Das System besteht aus zwei identischen Transceivern auf Sensor- und Steuerungsseite für die Organisation von zwei bzw. drei bidirektionalen Vollduplexkanälen.

Mit der zweikanaligen Ausführung kann die BiSS-C-Schnittstelle bedient werden.

Die dreikanalige Ausführung ist für den Anschluss von Absolutwertdrehgebern mit BiSS-C-Schnittstelle und zwei zusätzlichen Inkrementalspuren vorgesehen.

Wellenlänge:     1310 nm Multimode oder Singlemode

LWL:                50/125 µm oder 62,5/125 µm Multimode 9 µm                         Singlemode

Stecker:            LC Duplex

Reichweite:       2 km bei Multimode, 20 km bei Singlemode

Speisung:          Weitbereich 4,5 - 30 V

Schnittstelle:     RS 422

Samplerate:       Jeder Kanal 10 oder 16 MSamples/s

Konstruktion:     Gehäuse für Hutschiene nach EN 50022

Abmessungen:  19 x 111 x 88 mm (B x H x L)

Klemmen:         Schraubklemme 2- und 11-polig oder SubD-Buchse

Verpolungsschutz:         vorhanden

Signalisierung:   LED für Betriebsspannung und                         Empfängersynchronisation

Kennwerte - Kurzfassung

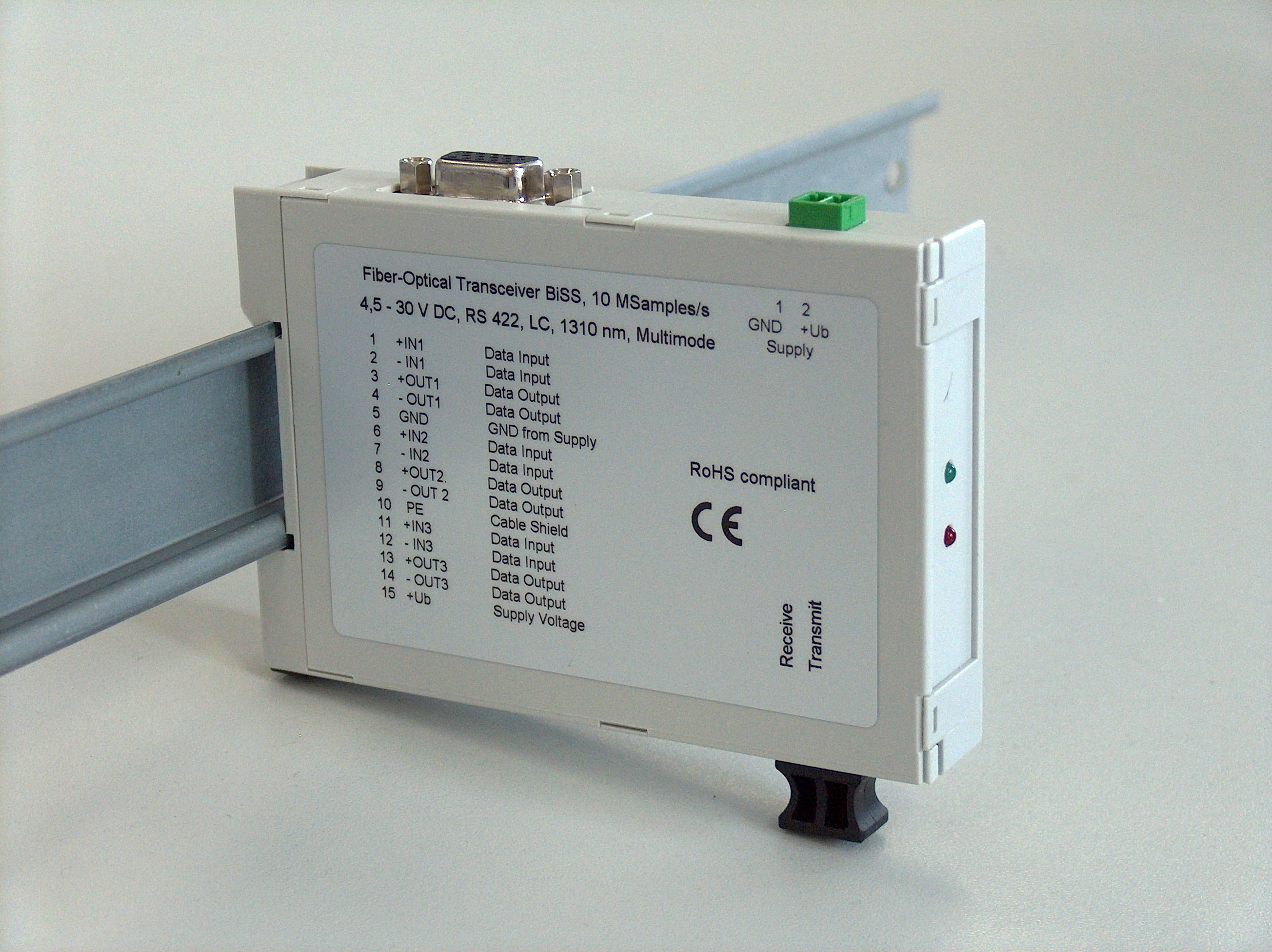

BiSS-Transceiver

Die Standardausführung der LWL-flex-BiSS-Module benutzt für die Signalübertragung ein LWL-Zweikabelsystem mit getrennter Sende- und Empfangsrichtung.

Auf Anfrage ist für Singlemodebetrieb auch eine Ausführung als Einkabelsystem des LWL lieferbar. Hierbei wird zur Richtungstrennung der Wellenlängenmultiplex mit 1310 und 1550 nm genutzt.
