LWL flex Inkremental
- Übertragungssystem für inkrementale Drehgeber mit Lichtwellenleitern
- für jeden Drehgeber die passende Schnittstelle
- für jede Anwendung die passende Geräteausführung
Das Übertragungssystem LWL flex Inkremental stellt vier völlig unabhängige elektrische Kanäle bereit, die über den LWL übertragen werden.
Je nach Anforderung bieten wir eine Vielzahl von lieferbaren Varianten an.
Durch das einheitliche Signalprotokoll der optischen Strecke können alle Sendemodule mit allen Empfangsmodulen kombiniert werden.
Kennwerte - Kurzfassung
Wellenlänge:
LWL: Stecker:
Reichweite:
Speisung:
Schnittstelle:
Kanalvarianten:
Konstruktion:
Klemmen:
Verpolungsschutz:
Signalisierung:
850 oder 1300 nm
50/125 µm oder 62,5/125 µm Multimode
ST
2 km bei 850 nm bzw. 3 km 1300 nm
5 V ± 5% oder 10 - 30 V
RS 422, HTL differenziell, TTL, HTL einpolig
4 identische Kanäle oder 3 identische Kanäle plus Signalkanal für Status- oder Fehlersignal (open drain)
Gehäuse für Hutschiene nach EN 50022
19 x 111 x 88 mm (B x H x L)
Steckbare Schraubklemme 2- und 11-polig mit Rastermaß 3,5 mm oder 15-polige HD-SubD-Buchse
vorhanden
LED für Betriebsspannung und Empfängersynchronisation

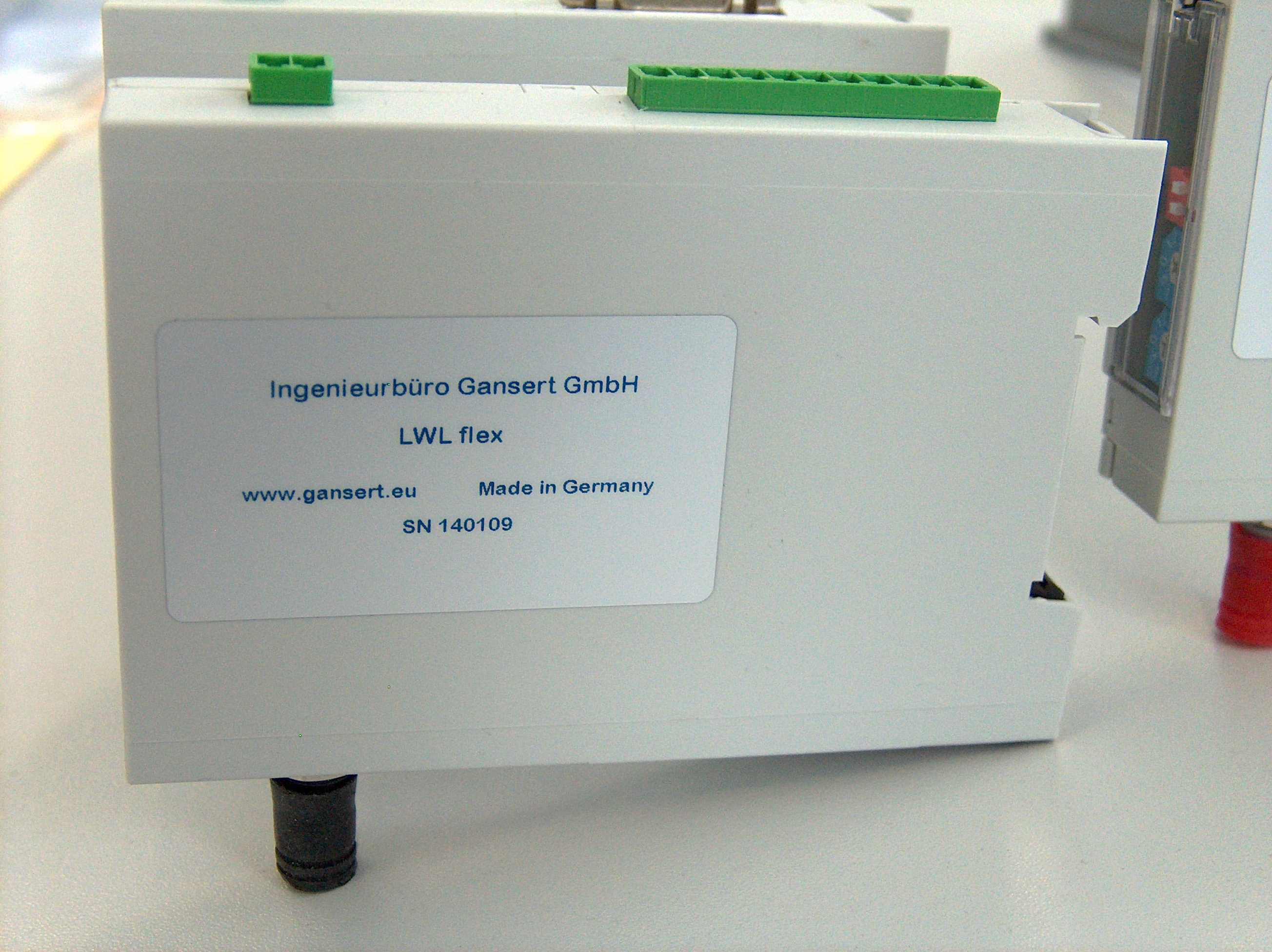

LWL flex Inkremental, Empfänger, Ausführung mit steckbarer Schraubklemme

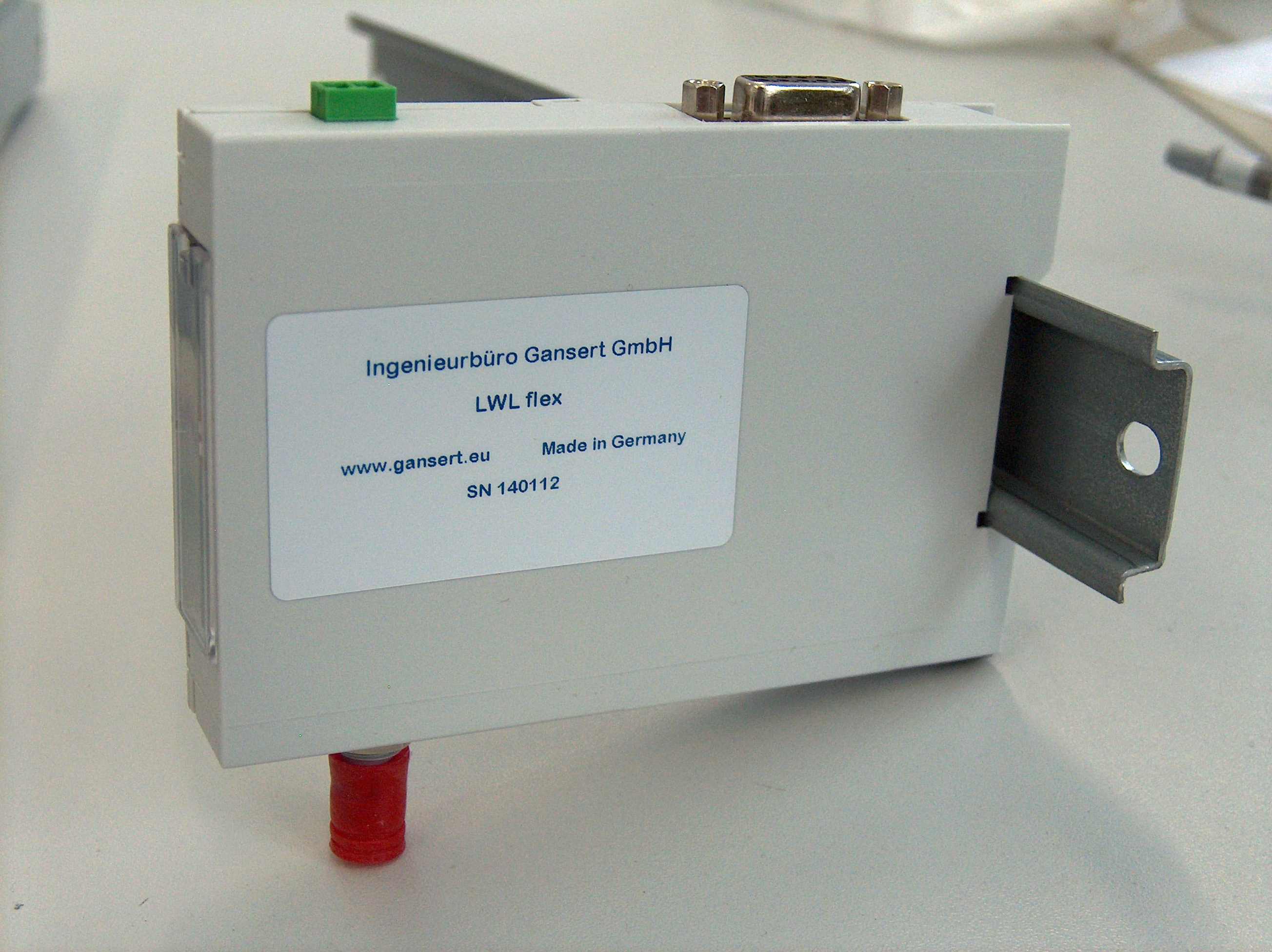

LWL flex Inkremental, Sender, Ausführung mit
15-poliger HD-SubD-Buchse
Diee Produktline LWL flex Inkremental ist eine Weiterentwicklung unserer bewährten Baureihe LWL Classic.
Hier nun die Vorteile von LWL flex Inkremental:
- Durch die steckbaren Klemmen bzw. den SubD-Steckverbinder ist eine Verwendung vorkonfektionierter Leitungen möglich.
- Zusätzlich herausgeführter Stromversorgungsanschluss zur besseren Anpassung an die örtliche Verkabelung
- Einfachere Montage - alle elektrischen Anschlüsse befinden sich an der Oberseite, der LWL-Steckverbinder ist weiter nach vorne gerückt.
- Geringere Stromaufnahme
- Schmaleres Gehäuse mit nur 19 mm Breite
- Größere Reichweite des LWL von 2 km bzw 3 km bei einer Wellenlänge von 1300 nm
- Zusätzliche Gerätevarianten mit Statusein- bzw. Ausgang.
Die Geräte der Produklinie LWL flex Inkremental mit der Wellenlänge 850 nm sind völlig kompatibel mit denen der Produktlinie LWL flex Classic.
Auf Anfrage können wir Ihnen auch weitere Modifikationen anbieten:
- Single-Mode-Geräte mit einer Reichweite von 20 km
- Geräte im Heavy-Duty-Gehäuse
- Erweiterter Temperaturbereich
- S1111 Sender 850 nm, Speisespannung 5 V, Eingang RS 422, 4 identische Kanäle, HDSubD
- S1112 Sender 850 nm, Speisespannung 5 V, Eingang RS 422, 4 identische Kanäle, steckbare Schraubklemme 11-polig
- S1511 Sender 850 nm, Speisespannung 10-30 V, Eingang RS 422, 4 identische Kanäle, HDSubD
- S1512 Sender 850 nm, Speisespannung 10-30 V, Eingang RS 422, 4 identische Kanäle, steckbare Schraubklemme 11-polig
- S1711 Sender 850 nm, Speisespannung 10-30 V, Eingang HTL differenziell, 4 identische Kanäle, HDSubD
- S1712 Sender 850 nm, Speisespannung 10-30 V, Eingang HTL differenziell, 4 identische Kanäle, steckbare Schraubklemme 11-polig
- S1811 Sender 850 nm, Speisespannung 10-30 V, Eingang HTL einpolig, 4 identische Kanäle, HDSubD
- S1812 Sender 850 nm, Speisespannung 10-30 V, Eingang HTL einpolig, 4 identische Kanäle, steckbare Schraubklemme 11-polig
- E1111 Empfänger 850 nm, Speisespannung 5 V, Ausgang RS 422, 4 identische Kanäle, HDSubD
- E1112 Empfänger 850 nm, Speisespannung 5 V, Ausgang RS 422, 4 identische Kanäle, steckbare Schraubklemme 11-polig
- E1511 Empfänger 850 nm, Speisespannung 10-30 V, Ausgang RS 422, 4 identische Kanäle, HDSubD
- E1512 Empfänger 850 nm, Speisespannung 10-30 V, Ausgang RS 422, 4 identische Kanäle, steckbare Schraubklemme 11-polig
- E1711 Empfänger 850 nm, Speisespannung 10-30 V, Ausgang HTL differenziell, 4 identische Kanäle, HDSubD
- E1712 Empfänger 850 nm, Speisespannung 10-30 V, Ausgang HTL differenziell, 4 identische Kanäle, steckbare Schraubklemme 11-polig
Bestellnummern - weitere Konfigurationen finden Sie im Datenblatt
