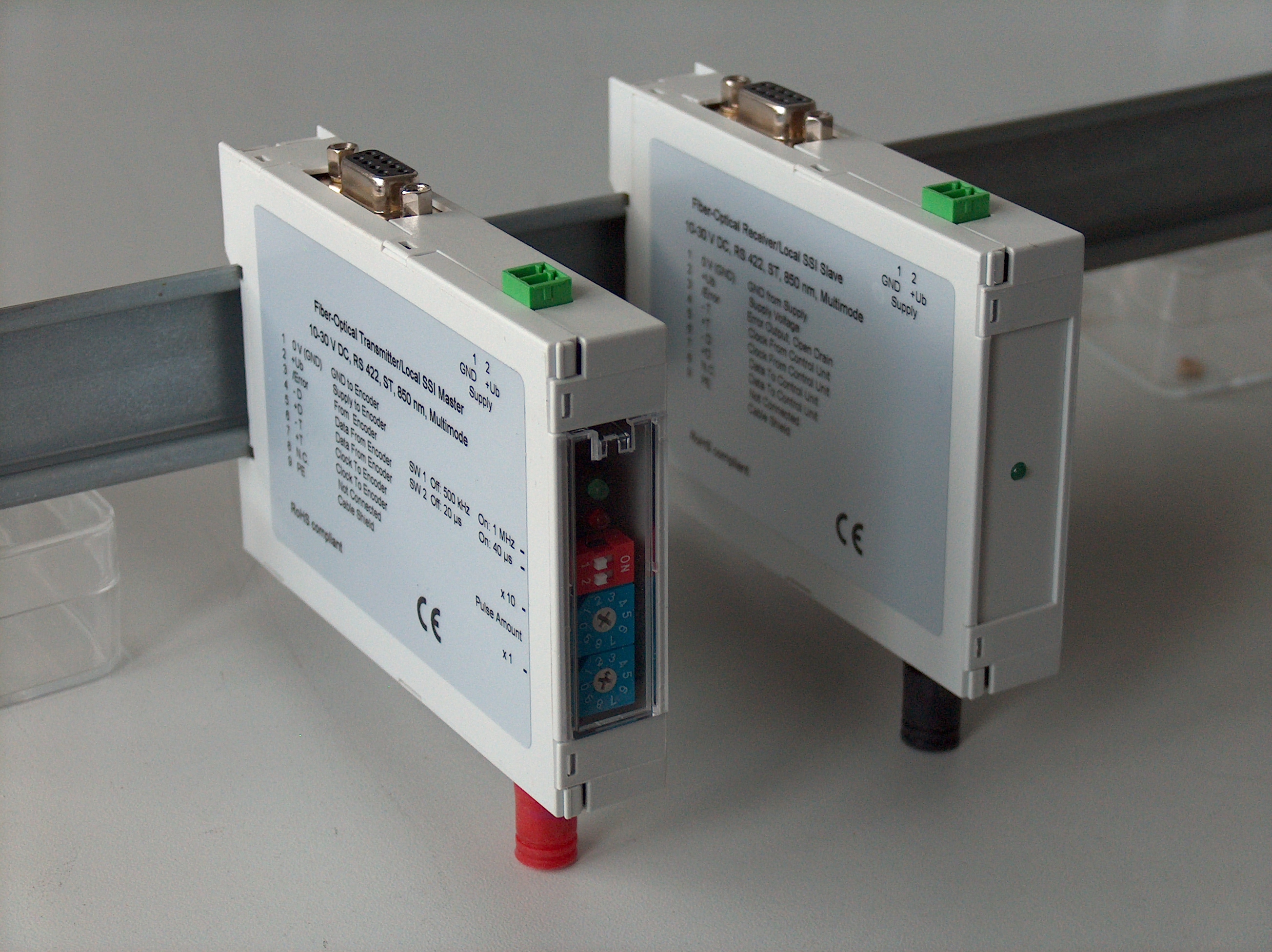

Das System besteht aus einem Sender, der die Taktimpulse zum Lesen des Drehgebers bzw. Sensors bereitstellt. Die für den Drehgeber erforderliche Impulszahl ist zwischen 1 und 99 einstellbar.

Damit können alle auf dem Markt befindlichen SSI-Drehgeber und

-Sensoren bedient werden.

Die SSI-Daten werden zusammen mit den Steuersignalen über den LWL zum Empfänger übertragen. Dort werden sie zwischengespeichert und können von der Steuerung gelesen werden.

Wellenlänge:     850 oder 1300 nm

LWL:                50/125 µm oder 62,5/125 µm Multimode

Stecker:            ST

Reichweite:       2 km bei 850 nm bzw. 3 km 1300 nm

Speisung:          5 V ± 5% oder 10 - 30 V

Schnittstelle:     RS 422 SSI, TTL bzw. Open Drain für den                         Statuseingang

Taktrate:           umschaltbar 500 kHz oder 1  MHz

SSI-Taktanzahl: Einstellbar 1 - 99 Impulse

Pausenzeit:       20 µs oder 40 µs

Konstruktion:     Gehäuse für Hutschiene nach EN 50022

Abmessungen:  18 x 111 x 88 mm (B x H x L)

Klemmen:         Schraubklemme 2- und 11-polig oder SubD-Buchse

Verpolungsschutz:         vorhanden

Signalisierung:   LED für Betriebsspannung und                         Empfängersynchronisation

Kennwerte - Kurzfassung

SSI-Sender und -Empfänger

• ES111        Empfänger 850 nm, Speisung 5 V, 9-polige SubD-Buchse
• ES112        Empfänger 850 nm, Speisung 5 V, 11-polige steckbare Schraubklemme
• ES121        Empfänger 850 nm, Speisung 10 - 30 V, 9-polige SubD-Buchse

• ES122        Empfänger 850 nm, Speisung 10 - 30 V, 11-polige steckbare Schraubklemme

• SS111        Sender 850 nm, Speisung 5 V, 9-polige SubD-Buchse
• SS112        Sender 850 nm, Speisung 5 V, 11-polige steckbare Schraubklemme
• SS121        Sender 850 nm, Speisung 10 - 30 V, 9-polige SubD-Buchse

• SS122        Sender 850 nm, Speisung 10 - 30 V, 11-polige steckbare Schraubklemme
